Againitys robusta ORC-turbin omvandlar värme till el

ORC-tekniken

Vi omvandlar värme till klimatsmart el – enkelt och lönsamt

Vi på Againity nyttjar lågvärdig värme och omvandlar den till klimatsmart el. Med vår innovativa och patenterade ORC-turbin (Organic Rankine Cycle) kan vi nyttja värme från så låga temperaturer som 70 grader – med en fortsatt kort återbetalningstid även för de mindre systemen.

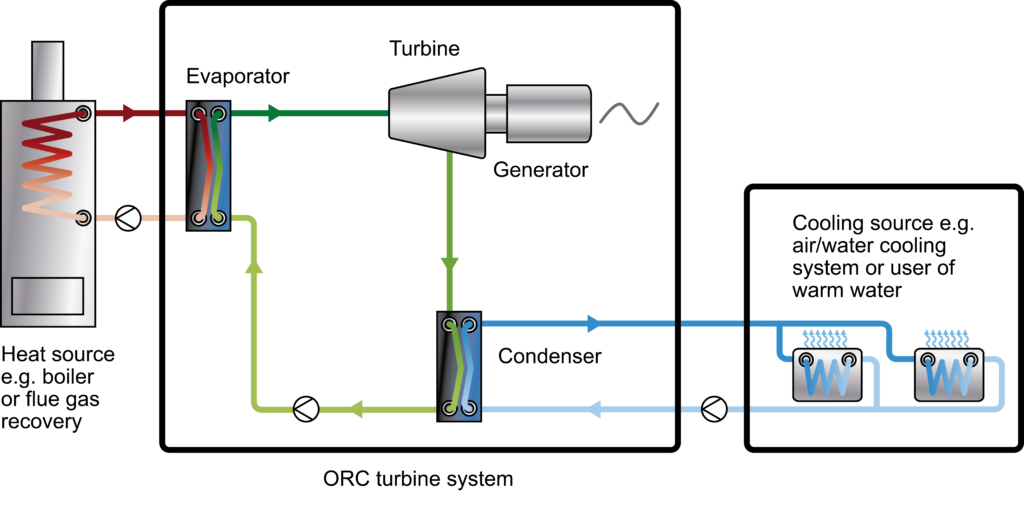

ORC-turbinen bygger på den sedan länge kända ORC-tekniken där en turbin sätts i rörelse från trycket av en het gas. Arbetsmediet är organiskt och tillåter ett brett spektrum av olika temperaturer. Tekniken innefattar en turbin som sätts i rörelse med hjälp utav trycket från ett organiskt arbetsmedium.

Den roterande turbinen driver sedan en generator som producerar elektricitet. Arbetsmediumet värms upp i förångaren med hjälp av hetvatten eller annan värmekälla över 80°C. Efter turbinen kyls gasen ner i systemets kondensor varpå värmen överförs till antingen ett fjärrvärmenät, lokalt värmenät eller kylkrets med kylfläktar eller kylvatten.

Verkningsgraden hos ORC-turbinen beror på temperaturskillnaden mellan systemets ”varma” och ”kalla” sida. Den varma sidan motsvarar värmekällan som systemet kopplas till. Den kalla sidan är det medium som kylsystemet ansluts till, vilket kan vara utomhusluften, ett näraliggande vattendrag, eller ett fjärr-/närvärmenät för bostadshus, hotell, sjukhus eller industrier. Totalverkningsgraden på systemet har uppmätts till 99,5% vilket innebär att så gott som all värme som går in i systemet kan nyttiggöras i form av antingen el eller varmvatten.

ORC-systemet levereras som en komplett enhet som enkelt ansluts till din värmekälla, till kylvatten samt till elnätet. Med automatisk drift och fjärrövervakning via TCP/IP säkerställer vi en smidig och bekymmersfri lösning. Vårt system är uppbyggt av högkvalitativa komponenter, vilka är både robusta och servicevänliga – designade för en lång livslängd.

Tack vare Againitys patenterade turbins unika design samt få rörliga delar i systemet får vi ett robust system som minimerar behovet av service och underhåll.

Againitys ORC-turbin byggs från 50 upp till 10000 kWe och kan installeras parallellt för större effekter.

Installerad effekt anpassas för respektive kundcase och modellerna nedan utgör endast exempel på olika effektstorlekar och dess dimensioner. ORC-turbinerna levereras förmonterade och redo för anslutning av hetvatten/ånga och kylvatten. Againity kan även erbjuda leveranser med ORC-turbin i kombination med hetvattenpanna, avgasvärmeväxlare, kylfläktar och annan kringutrustning vid behov. Måtten är ungefärliga och anpassas vid byggnation utefter varje ORC-turbinens tekniska förutsättningar.

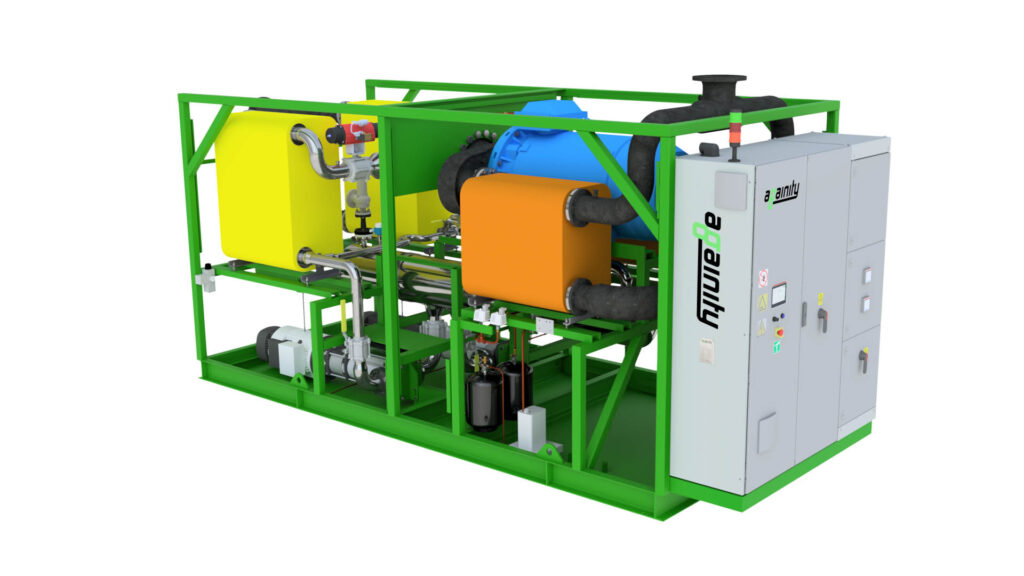

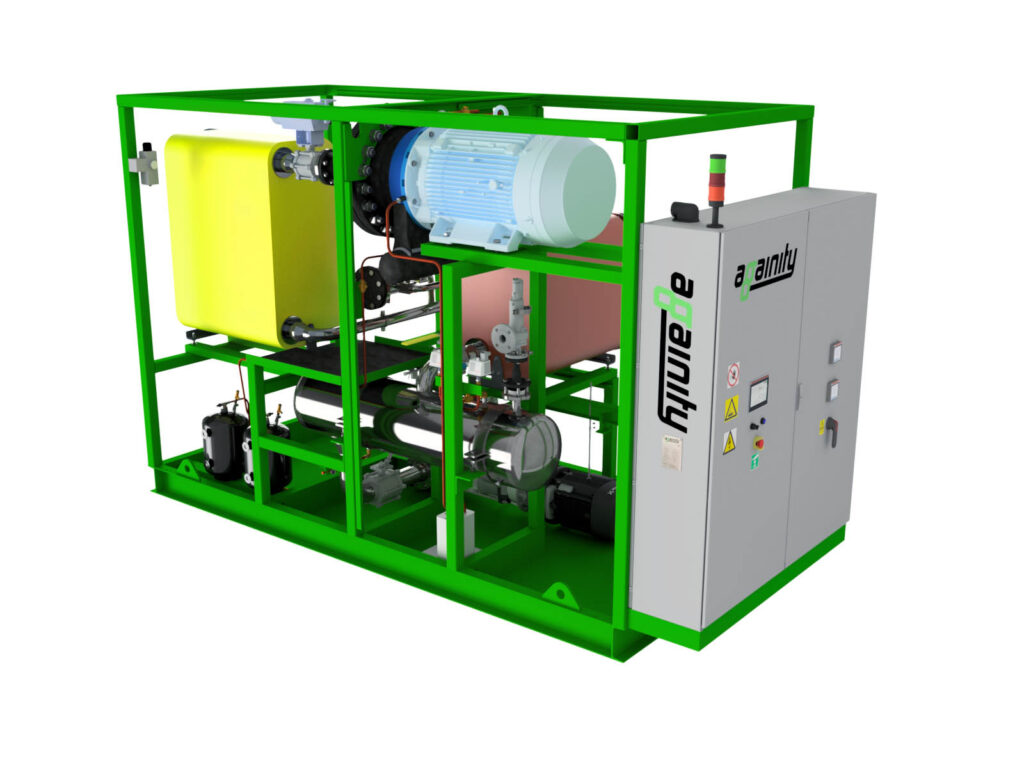

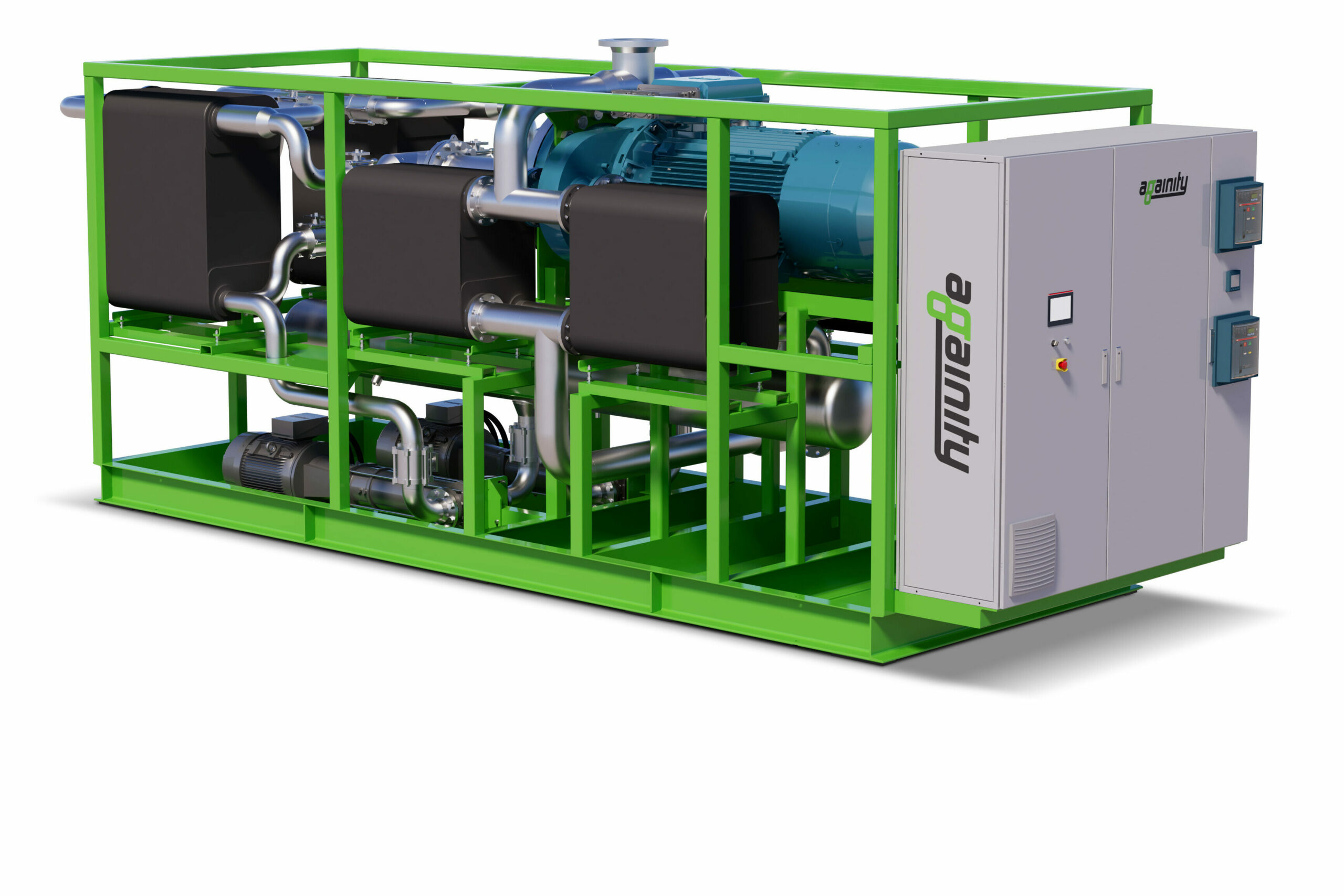

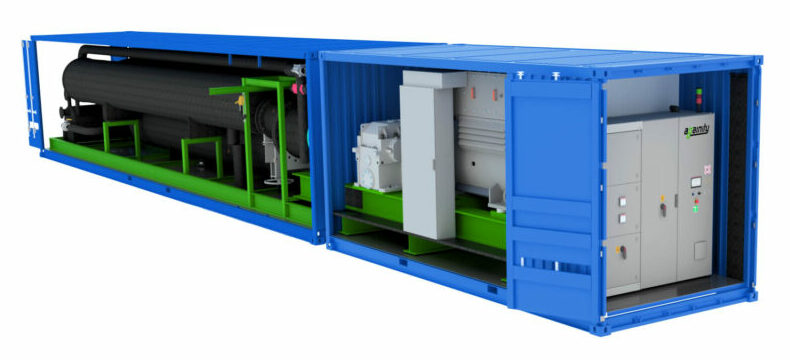

Modell	AT100	AT200	AT500	AT10000
Installerad kapacitet:	50–132 kWe	200–355 kWe	200–900 kWe	10 000 kWe
Storlek1 (LxBxH):	4,2 x 1,7 x 2,5 m	5,5 x 2,2 x 2,5 m	6,1 x 2,2 x 2,5 m	23 x 3,4 x 3,4 m
Frekvens:	50–60 Hz	50–60 Hz	50–60 Hz	50–60 Hz
Vikt:	5 ton	9 ton	12 ton	130 ton
Volt2:	380–415 V	380–415 V	380–415 V	10,7 kV
